ZJ(P)羅茨真空泵主要特點
- 轉子采用高精度專用數控機床加工，并作動平衡校驗，具有良好的幾何對稱性，間隙均勻。
- 傳動部件采用可靠的消隙結構，可在高壓差下長期工作。
- 結構緊湊，左、右、下面三個排氣口可以任選一個，方便用戶安裝。
- ZJP系列配溢流閥起自動保護作用，安全可靠。
- 在較寬的壓強范圍內有較大的抽速。
- 羅茨泵不能單獨排氣，必須與液環真空泵、螺桿真空泵等前級泵串聯使用。
產品概述：
羅茨真空泵是一種容積式真空泵，又稱機械增壓泵，是目前獲得中、高真空的主要抽氣設備之一。其原理是利用泵腔內兩個8字形轉子作同步反向轉動，完成吸氣和排氣。
應用范圍：
產品廣泛應用于冶煉、石油、化工、醫藥、食品、塑料、電工、電子、航空航天空間模擬等行業。

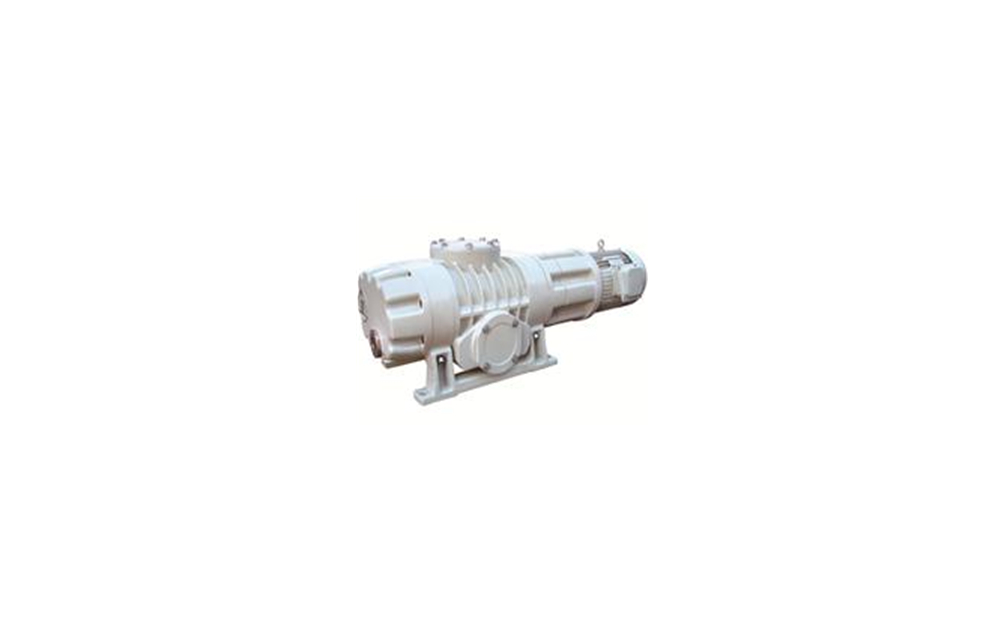

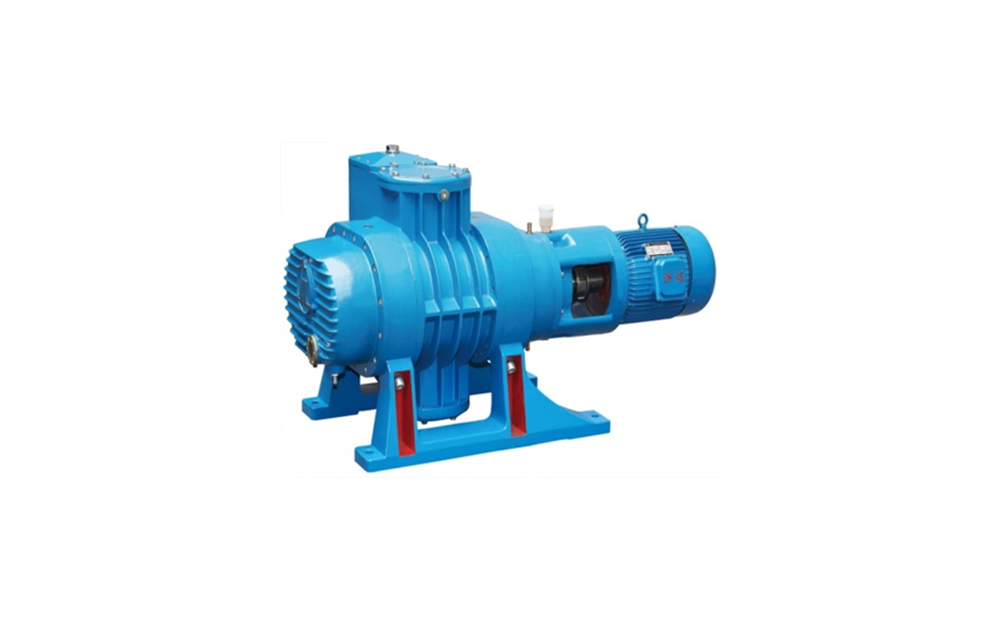

ZJ(P)羅茨真空泵
產品詳情
羅茨真空泵工作原理：
泵腔內一對8字形轉子的不斷反向旋轉，被抽氣體從進氣口吸入到轉子與泵殼之間的空間v0內，再經排氣口排出。由于吸氣后v0空間是全封閉狀態，所以，在泵腔內氣體沒有壓縮和膨脹。但當轉子頂部轉過排氣口邊緣，v0空間與排氣側相通時，由于排氣側氣體壓強較高，則有一部分氣體返沖到空間v0中去，使氣體壓強突然增高。當轉子繼續轉動時，氣體排出泵外。
羅茨真空泵工作原理圖：
ZJ(P)羅茨真空泵技術參數：
| 規格型號 | 抽氣速率(L/S) | 進氣口徑 | 排氣口徑 | 配用功率(KW) | 冷卻水量(L/min) |
| ZJP-30 | 30 | 50 | 40 | 0.75 | 4 |
| ZJ(P)-70 | 70 | 80 | 50 | 1.1 | 4 |
| ZJ(P)-150 | 150 | 100 | 100 | 2.2 | 5 |
| ZJ(P)-300 | 300 | 150 | 150 | 4 | 6 |
| ZJ(P)-600 | 600 | 200 | 200 | 7.5 | 8 |
| ZJ(P)-1200 | 1200 | 250 | 200 | 11 | 10 |
| ZJ(P)-1800 | 1800 | 250 | 250 | 15 | 12 |
| ZJ(P)-2500 | 2500 | 320 | 320 | 18.5 | 12 |
